BESC-8182型伺服控制器產品介紹
簡介

      BESC-8182型伺服控制器主要適用于TRT壓差發電閥門控制、透平機靜葉角度控制以及其它相關的電液執行機構的伺服控制。控制器接收指令信號及反饋信號經過運算及功率放大后送出控制信號控制伺服閥，同時提供指令信號丟失、反饋信號丟失報警功能及4～20mA閥位指示信號。同時可通過·控制器前面板的顯示器顯示其工作參數和工作狀態，使調試和糾錯工作更加簡便。

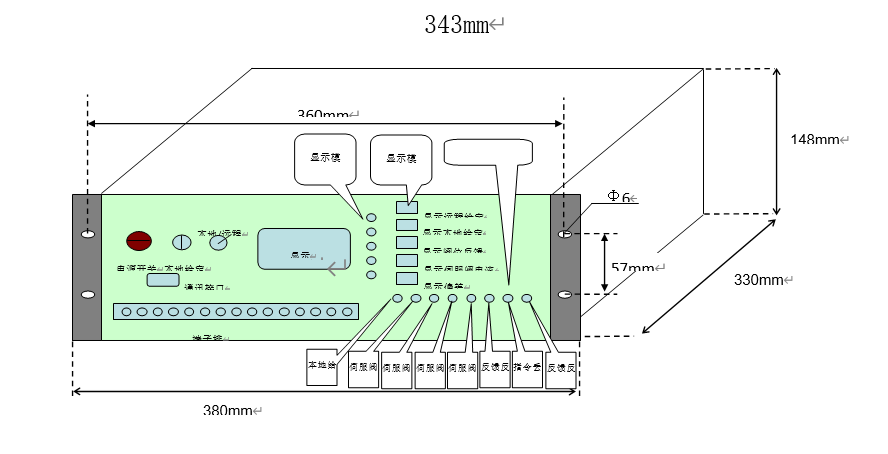

BESC-8182型伺服控制器外形尺寸圖

1. 控制功能

    BESC-8182型伺服控制器可以驅動MOOG閥、BD閥等伺服閥，配合不同變送器和伺服執行機構，可適用于各種現場控制系統，尤其適用于TRT壓差發電控制及軸流風機靜葉角度控制。控制器具有量程可調范圍寬、響應及時、跟蹤準確、工作穩定等突出優點。

2. 本地控制功能

    控制器面板上有一只本地控制旋鈕及本地/遠程切換開關，當開關切到遠程時，控制器處于自動狀態，接收來自控制室或流量調節器的控制信號。當開關切到本地時，控制器處于本地控制狀態，同時“本地給定”狀態指示燈亮起，此時可以通過調節旋鈕來改變控制信號的大小，粗略地實現本地控制。

3. 報警功能

指令信號丟失報警功能
    在控制器面板，有提供報警輸出的端子，觸點容量為24VDC、0.3A。當指令控制信號低于3.5mA時，控制器產生報警輸出，觸點閉合，同時“指令丟失”狀態指示燈亮起。當指令信號丟失時，控制器可自動將控制信號切換到本地，以便對系統進行保護。
反饋信號丟失報警功能
    在控制器面板，有提供反饋信號丟失報警輸出的端子，觸點容量為24VDC、0.3A。當反饋信號低于3.5mA時，控制器產生報警輸出，觸點閉，合同時“反饋丟失”狀態指示燈亮起，。此時伺服閥控制電流（4～20mA或±60mA）由本地給定信號（0～100%）控制輸出，即此時可以直接由本地調節旋鈕來改變伺服閥控制電流的大小。

4. 顯示功能

4.1  控制器前面板上有一長方形數字顯示屏，可以提供多項實時參數顯示，依據顯示模式選擇按鈕的按下情況可分別顯示相關參數。
4.2  顯示模式指示燈

與顯示模式選擇按鈕配合指示目前數字顯示屏上顯示的內容，有顯示遠程給定狀態、顯示本地給定狀態、顯示位置反饋信號狀態、顯示伺服閥電流狀態、顯示偏差狀態。

4.3  控制器狀態指示燈
